サーバー・空調設備
連続運転するファンやCRAC、冷却設備から広帯域の騒音が発生。設備密度が高い空間ほど複数の音が重なります。
DATA CENTER ACOUSTIC DESIGN
データセンターの騒音を、
設計段階から抑える。
サーバー・空調設備の連続騒音と、コンクリート面で繰り返す反響。騒音源、反射面、設備条件を確認し、PET吸音材の必要量・配置・固定方法まで設計します。
PET吸音材軽量なポリエステル繊維を使用
天井・壁・設備周辺施工可能面と点検動線を確認して配置
設計から施工まで現地確認・吸音設計・加工・施工に対応
01 / CHALLENGES
止められない設備だからこそ、音環境を計画する。
データセンターには複数の騒音源と、音を反射しやすい硬質な仕上げが共存します。発生源だけではなく、室内で音がどう広がるかまで見ることが重要です。
コンクリート躯体
硬い天井・壁で音が繰り返し反射し、室内の騒音レベルや残響感を増やします。
NOC・監視室
会話や警報音が聞き取りにくい環境は、オペレーターの集中やコミュニケーションにも影響します。
02 / ACOUSTIC DESIGN
「吸音材を貼る」だけではなく、必要な音環境から配置を決める。
施工可能面が限られる設備空間では、音源・反射面・周波数・点検動線を合わせて確認し、効果を見込める場所へ吸音面を配置します。
騒音源を確認
サーバーファン、CRAC、UPS、発電機など、主な音源と運転条件を整理します。
反射面を確認
コンクリート天井・壁・設備周辺など、音が反射しやすい面と伝搬経路を見ます。
必要吸音量を検討
周波数、室容積、施工可能面積から、厚さ・面積・配置の目安を検討します。
納まりを設計
設備クリアランス、点検性、固定方法、防火要求を確認して施工仕様を決めます。

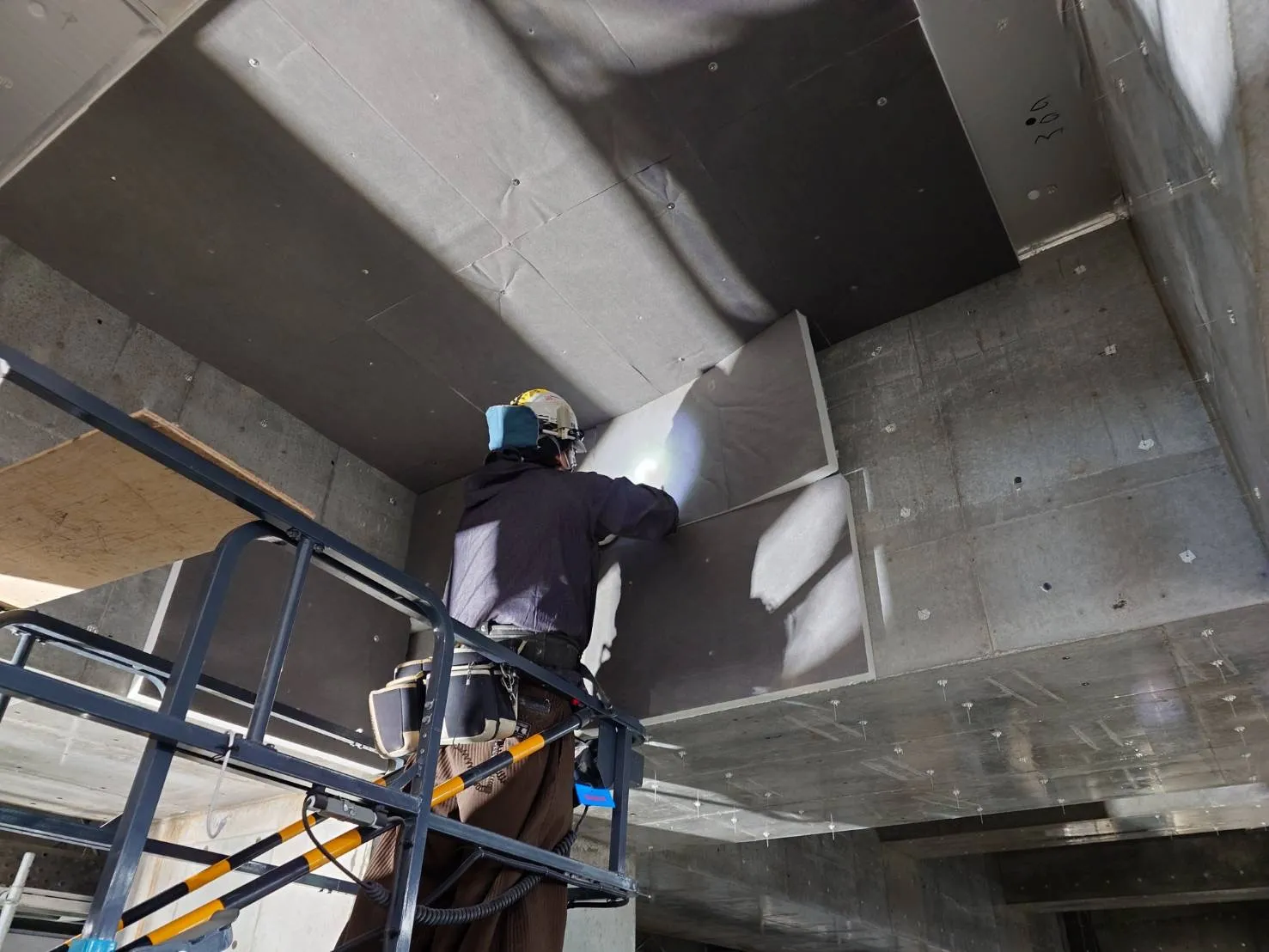

コンクリート躯体への吸音材施工天井・壁面の反射を抑えるため、現場条件を確認しながら吸音材を施工している実例です。
実施工写真
03 / PET ACOUSTIC MATERIAL
躯体に負担をかけにくい、柔軟な吸音対策。
軽量なPET繊維吸音材を、音が反射する天井や壁へ施工。設備配置や点検動線を妨げない納まりを検討し、新築・改修のどちらにも対応します。
MATERIALポリエステル繊維（PET）
AREA天井・壁・ダクト周辺
DESIGN必要吸音量・配置の検討
SUPPORT加工・施工まで対応
※要求性能・防火条件・設備との離隔・施工条件を確認したうえで、対象製品と固定方法をご提案します。
CONSTRUCTION PHOTOS

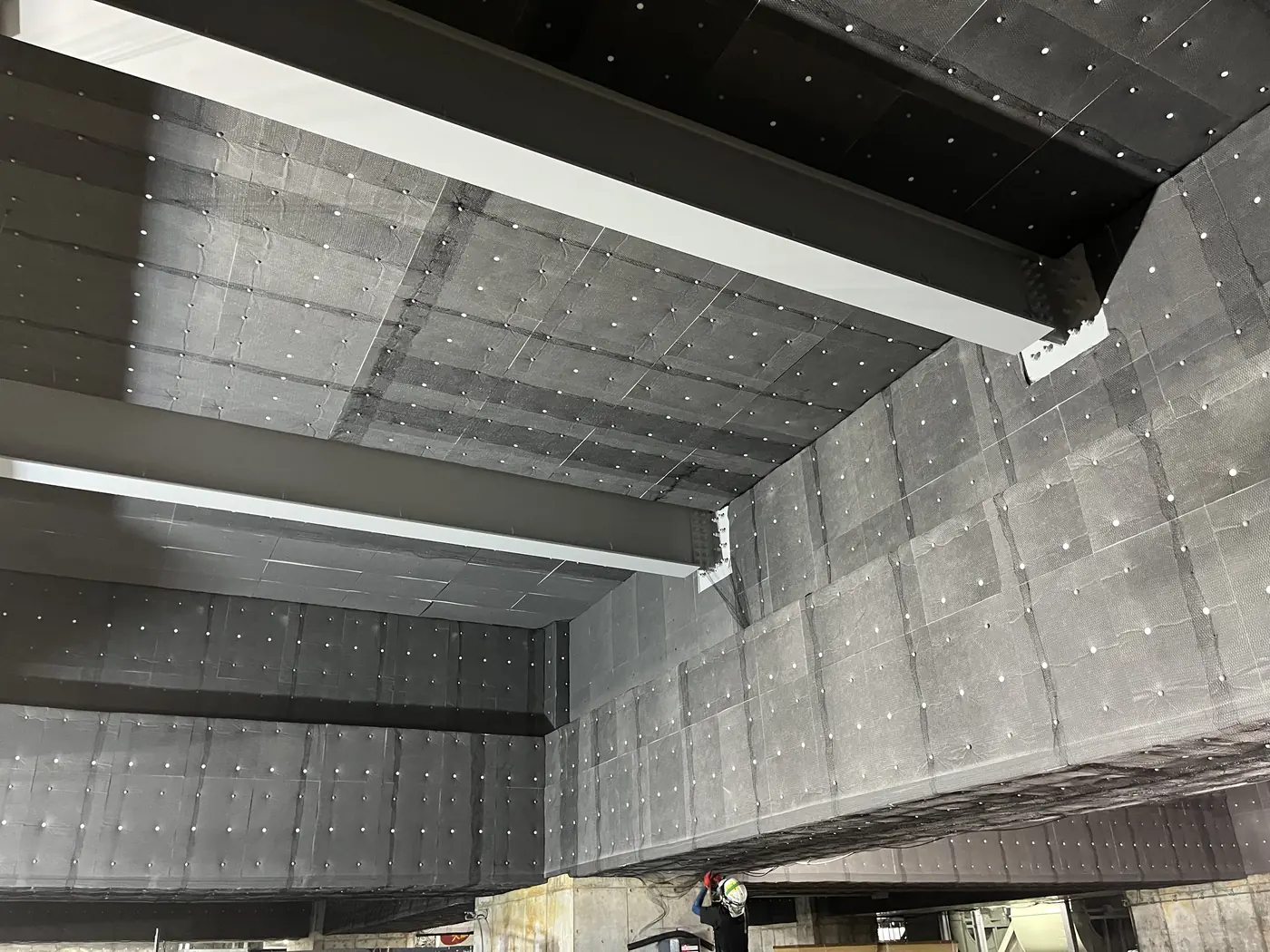

天井・梁まわりまで、反射面を残さず施工する。

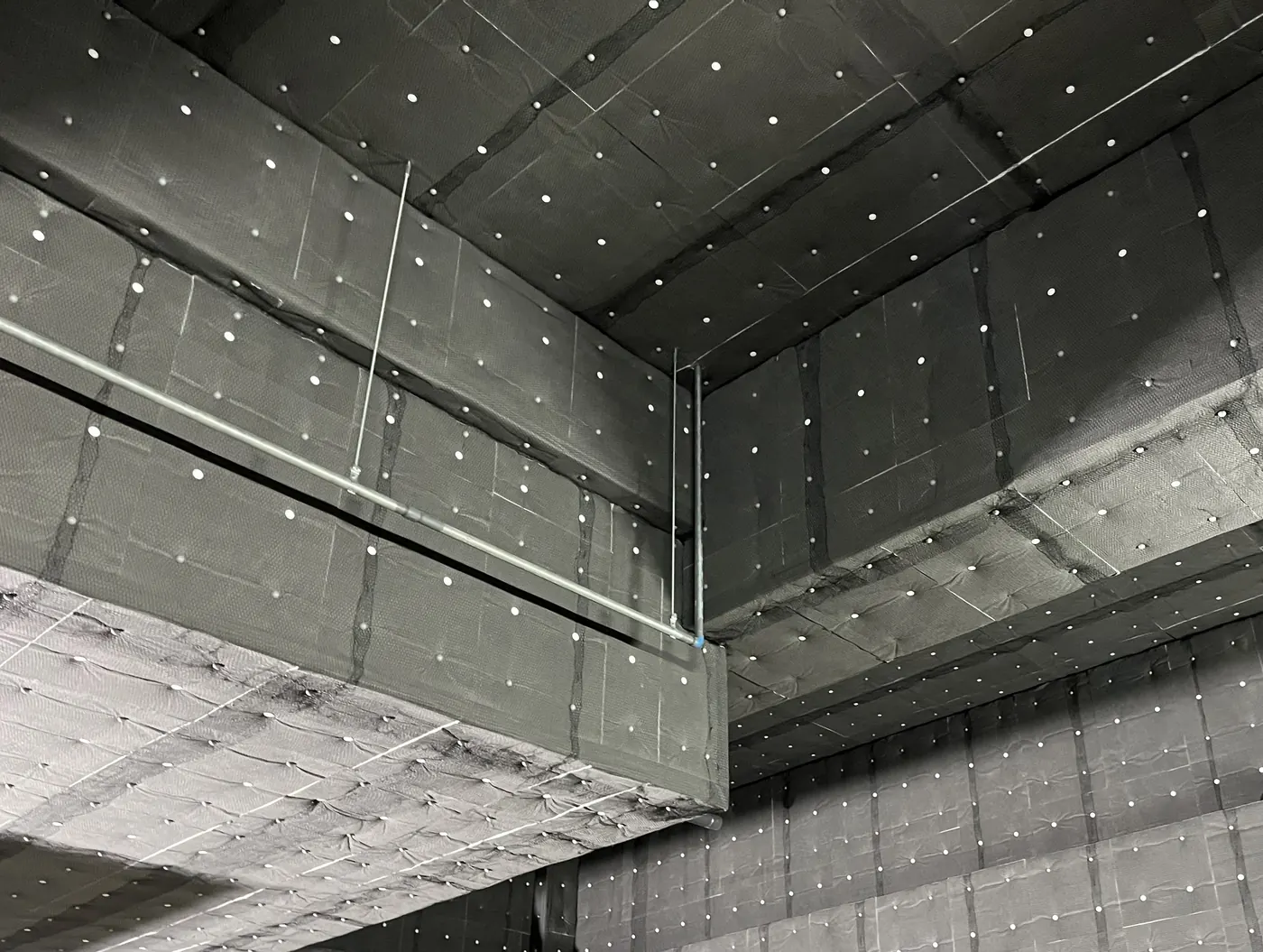

実際の現場では、天井スラブだけでなく鉄骨梁の側面・下面まで吸音材を連続させ、音が反射する面をできるだけ残さない納まりを検討します。
※掲載写真は施工例です。対象室の用途、要求性能、防火条件、設備との離隔、施工可否により仕様・納まりは異なります。
04 / APPLICATIONS
設備空間ごとに、反響の抑え方を変える。
同じデータセンター内でも、騒音源と求める音環境は場所ごとに異なります。
サーバールーム
天井・壁面の反響を抑え、設備騒音が室内に響き続ける状態を改善します。
空調・機械室
CRAC・冷却設備などの騒音源と反射面を確認し、施工可能面へ吸音材を配置します。
NOC・監視室
残響を抑え、会話・警報音を聞き取りやすい音環境づくりを支援します。
UPS・発電機室
設備騒音の反響対策として、天井・壁・設備周辺の吸音仕様を検討します。
05 / SPECIFICATION
吸音性能だけでは、データセンターの仕様は決まらない。
設備停止の制約や点検性まで含めて、材料・固定・施工条件を確認します。
音響条件
- 周波数別吸音率
- 厚さ・必要施工面積
- 騒音源と反射面
設備・運用条件
- 点検クリアランス
- 配管・ダクトとの干渉
- メンテナンス性
材料条件
- 発塵への配慮
- 難燃性・表面材
- 対象製品の試験条件
施工条件
- 固定方法
- 施工中の養生
- 稼働中施工の可否
提出資料
- 試験成績書
- 施工要領書
- 仕様書・納まり図
防火要求
- 施工部位の要求条件
- 表面材・納まり
- 必要な認定・資料の確認
確認事項：酸素指数、吸音率、発塵性などは、対象製品・厚さ・表面材・試験条件をそろえて確認します。材料単体の数値だけで、建築基準法上の適合や設備全体の性能を保証するものではありません。
06 / EVIDENCE
材料選定に必要な根拠を、技術資料で確認する。
データセンターでは、カタログ上の特徴だけでなく、対象製品と施工部位に合う試験資料を確認することが重要です。
46.8酸素指数 LOI
JIS K 7201-2準拠
JIS K 7201-2準拠
発塵に配慮刺激性鉱物繊維を使用しないポリエステル素材
Halogen-freeハロゲンを含まない材料構成
※掲載値・材料構成は対象製品・厚さ・試験条件により異なります。採用時は試験規格、試験機関、成績書、施工条件をご確認ください。
07 / WHY POLYESTER
データセンターに使いやすい、PET素材の特長。
他素材との優劣ではなく、設備空間で扱いやすい特性を整理します。
軽量
天井・壁などへの追加施工で、躯体への負担を抑えやすい素材です。
加工しやすい
設備や下地の形状に合わせ、施工範囲や納まりを調整しやすい素材です。
刺激性鉱物繊維不使用
ポリエステル繊維を使用し、発塵への配慮が必要な設備空間での材料選定を支援します。
技術資料を確認可能
対象製品に応じた試験成績書・施工要領などをご案内します。
08 / FLOW
図面確認から、施工仕様の確定まで。
新築・改修・稼働中施設それぞれの条件に合わせて進めます。
図面・条件確認
対象室、用途、設備、計画時期を確認。
騒音源・反射面
現地または図面から音源と施工可能面を整理。
吸音量・配置
必要な厚さ・面積・施工位置を検討。
納まり・固定
設備クリアランス、防火、固定方法を確認。
見積・施工
仕様を確定し、加工・施工へ。
09 / FAQ
導入前によく確認されること。
部位や工法によって対応可能です。稼働設備への影響、養生、作業時間、点検動線などを確認したうえで施工計画をご提案します。
刺激性鉱物繊維を使用しないポリエステル素材を使用します。必要な発塵条件や清浄度要求がある場合は、対象製品の資料と施工方法を個別に確認します。
対象製品には酸素指数LOI 46.8の試験データがあります。実際の使用可否は施工部位、防火要求、表面材、納まりを確認し、必要な試験資料をご案内します。
設備騒音の反響対策として検討できます。ただし発電機室では防火・設備条件が重要なため、要求仕様を確認したうえで対象製品と施工方法を選定します。
施工下地、設備との離隔、点検性を確認できれば、それぞれの条件に合わせた納まりを検討できます。図面があれば施工可能範囲を確認します。
吸音材は主に室内の反射・残響を抑える材料で、界壁の遮音性能を単独で担保するものではありません。音漏れ対策は界壁、扉、開口部、設備貫通部などを含めて別途検討します。
FREE ACOUSTIC CONSULTATION
図面段階から、音の悩みをご相談ください。
必要な吸音面積、配置、設備クリアランス、固定方法まで。データセンターの計画・運用条件に合わせて担当者がご案内します。
- 必要吸音面積・配置の検討
- 試験資料・施工要領の確認
- 新築・改修・稼働中施設に対応
お電話でのご相談06-6363-1261平日 9:00–12:00 / 13:00–18:00
