パーフェクトバリア ボードタイプ

ボードタイプ壁に施工 ボードタイプ床に施工

縦裂のボードタイプは、壁にもご使用いただけます。

パーフェクトバリアの横裂ボードタイプは、主に床用に使用されています。しっかりした弾力性があり、床根太間に密着します。熱伝導率は、0.035W/m・K(30K)で、発泡ポリスチレンと同等の断熱性能ですが、万一押しつぶされても復元し、加水分解も起こしにくい為、長期に亘り断熱性能を維持します。

■ 床用ボードタイプ

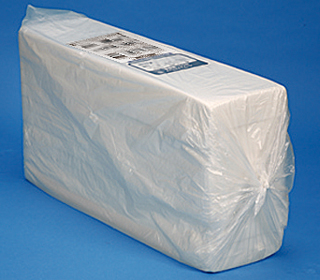

ボードタイプ ボードタイプ梱包

用途

断熱等性能等級3仕様基準対応 床用(壁・屋根にも使用できます)
断熱等性能等級4仕様基準対応 床用(壁・屋根にも使用できます)

特長

●しっかりした弾力性があり、幅方向に伸縮する為、床材・床根太に密着し、すき間なく施工可能。
●熱伝導率 λ=0.035W/m・K(≒押出法ポリスチレン2種)
 断熱区分 Cランク
●評価協会ポータルサイト対象

注意

●断熱等性能等級3仕様基準・断熱等性能等級4仕様基準に対応する厚みは、下記表および、こちらをご参照ください。
●洋間用(尺幅:263mm)、和室用(1.5尺幅:415mm)、
 フリーサイズ対応用(ネダレス工法用)、2×4用(幅417mm)があります。施工する際は、断熱材受け材が必要です。
●ネダレス工法の場合は、受け材としてPBピン・PBバーをお奨めします。こちらをご参照ください。

  根太寸法 製品品番 評価協会
ポータル
サイト
性能区分
熱抵抗値
m2・K/W
断熱等性能等級4仕様基準対応 密度
kg/m3
寸法
(mm)
梱包単位
1ケース(入数)
設計価格
(円/ケース)
1・2 3 4〜7 厚み 長さ
在来工法用 NCO-04209103 30 A 0.9       30 30 415 910 1.5坪分 12枚 5,160
NCO-04209104 30 A 1.1       30 40 6,840
NCO-04209105 30 A 1.4       30 50 8,580
NCO-04209106 30 A 1.7 ▽2重 ▽2重   30 60 0.75坪分 6枚 5,160
NCO-04209108 30 A 2.3     30 80 415 910 0.75坪分 6枚 6,840
NCO-02709103 30 A 0.9       30 30 263 910 1.0坪分 12枚 3,300
NCO-02709104 30 A 1.1       30 40 4,380
NCO-02709105 30 A 1.4       30 50 5,400
NCO-02709106 30 A 1.7 ▽2重 ▽2重   30 60 0.5坪分 6枚 3,300
NCO-02709108 30 A 2.3     30 80 263 910 0.5坪分 6枚 4,380
フリーサイズ対応用 NCO-09118203 30 A 0.9       30 30 910 1820 3.0坪分 6枚 11,220
NCO-09118204 30 A 1.1 ▽3重 ▽3重 ▽2重 30 40 15,000
NCO-09118205 30 A 1.4       30 50 18,660
2X4用 NCO-04209103 30 A 0.9       30 30 417 910 1.5坪分 12枚 5,160
NCO-04209106 30 A 1.7       30 60 0.75坪分 6枚 5,160
NCO-04209108 30 A 2.3
80+30

80+30
30 80 417 910 0.75坪分 6枚 6,840
R2.7 対応製品 NCO-02709110 30 A 2.7     住宅省エネリノベーション対応 30 95 263 910 1.0坪分 12枚 10,440
NCO-04209110 30 A 415 1.5坪分 16,200

はR2.7対応製品

注 : 断熱等性能等級4仕様基準対応の必要厚みの記号(その他の部分の床▽)

■ ネダレスボード(床用)

ネダレスボード(床用)

用途

断熱等性能等級4仕様基準対応 床用


特長

●大引きサイズと同じ90mm厚で断熱等性能等級4仕様基準の熱抵抗2.4m2・K/Wを達成。特殊縦繊維技術により幅方向に伸縮し、大引きに隙間無く施工できます。
●熱伝導率 λ=0.038W/m・K(グラスウール24K・高性能グラスウール16Kと同等)  断熱区分 Cランク
●評価協会ポータルサイト対象

注意

●断熱等性能等級4仕様基準に対応する厚みは、下記表および、こちらをご参照ください。
●大引きに断熱材の両サイドから200mmの場所にPBピンとPBバーを施工してください。断熱材1枚につき2セット必要です。こちらをご参照ください。
●断熱材は、幅方向に伸縮します。長さ方向のみ必要寸法でカットして下さい。断熱材は、電動丸ノコの刃を裏返しにしてカットして下さい。

部材寸法 製品品番 評価協会
ポータル
サイト
性能区分
熱抵抗値
m2・K/W
断熱等性能等級4仕様基準対応 密度
kg/m3
寸法
(mm)
梱包単位
1ケース(入数)
設計価格
(円/ケース)
1・2 3 4〜7 厚み 長さ
NCE-0820910920 A 2.4     20 90 ※1
805〜
820
910 1.5坪分 6枚 15,360

注:断熱等性能等級4仕様基準対応の必要厚みの記号(その他の部分の床▽)。
※1 :製品寸法は820mmですが、805mmまで収縮できます。

■ 壁・屋根用ボードタイプ

ボードタイプ

用途

断熱等性能等級3仕様基準対応 壁・屋根用
断熱等性能等級4仕様基準対応 壁・屋根用

特長

●繊維が縦方向に入っている充填部材を用意しているため、あらゆるモジュールに対応し、木痩せに追従し、断熱欠損をつくりません。タッカでとめなくても、へたることがありません。
●熱伝導率 λ=0.035W/m・K(≒押出法ポリスチレン2種)
 断熱区分 Cランク
●評価協会ポータルサイト対象

注意

●断熱等性能等級3仕様基準・断熱等性能等級4仕様基準に対応する厚みは、下記表および、こちらをご参照ください。
●湿気が外部に排出しにくい壁構造の場合は、防湿フィルムの施工をして下さい。 ●防火構造の壁で使用する場合は、国土交通大臣が定めた例示仕様で施工下さい。

  部材寸法 製品品番 評価協会
ポータル
サイト
性能区分
熱抵抗値
m2・K/W
断熱等性能等級4仕様基準対応 密度
kg/m3
寸法
(mm)
梱包単位
1ケース(入数)
設計価格
(円/ケース)
1・2 3 4〜7 厚み 長さ
充填部材 NCO-01013510 30 A 2.9   30 101 101 1,350 0.75坪分 16本 12,160
在来工法用

2X4用
NCO-03813510 30 A 2.9   30 101 380 1.12坪分 6枚 13,920
NCO-03813506 30 A 1.7 ■2重 ☆101+60 30 60 8,220
NCO-04213510 30 A 2.9   30 101 420 15,000
NCO-04213506 30 A 1.7 ■2重 ☆101+60 30 60 8,940

は受注生産品

注 : 断熱等性能等級4仕様基準対応の必要厚みの記号(在来壁■ 屋根☆ )

■ 横裂(ヨコサキ)サイドスリットタイプ

サイドスリットタイプ ボードタイプの施工

両サイドにスリットが入っていますので、幅調整が簡単にできます。

圧縮にて施工 カッターナイフで調整

幅方向に縮みますので間柱間にすき間無く、正確に施行できます。
収縮で収まらない幅調整は、スリット部分をカッターでカットしてください。


用途

断熱等性能等級3仕様基準対応 壁・屋根用
断熱等性能等級4仕様基準対応 壁・屋根用

特長

●ボードタイプの両サイドにスリットが入った壁・屋根用の標準品。幅方向に約10mm収縮し、すき間無く施工でき、スリット部分をカットすることで、幅調整も簡単。
●熱伝導率 λ=0.038W/m・K(グラスウール32Kと同等)
 断熱区分 Cランク
●評価協会ポータルサイト対象

注意

断熱等性能等級3仕様基準・断熱等性能等級4仕様基準に対応する厚みは、下記表および、こちらをご参照ください。
●湿気が外部に排出しにくい壁構造の場合は、防湿シートの施工をしてください。
フラット35の融資を受ける場合は、必ず施工する必要があります。
フ ラット35融資を受ける場合は、パーフェクトバリアセンターにお問合せください。

  部材寸法 製品品番 評価協会
ポータル
サイト
性能区分
熱抵抗値
m2・K/W
断熱等性能等級4仕様基準対応 密度
kg/m3
寸法
(mm)
梱包単位
1ケース(入数)
設計価格
(円/ケース)
1・2 3 4〜7 厚み 長さ
在来工法用 NCS-04313605 20 A 1.3       20 50 428
(393)
(383)
(348)
1362 1.12坪分 6枚 6,060
NCS-04313606 20 A 1.6       20 60 7,260
NCS-04313607 20 A 1.8       20 70 8,460
NCS-04313609 20 A 2.2   20 85 10,260
NCS-04313611 20 A 2.8   ● ※105
+70
20 105 12,660
2X4用 NCS-04211705 20 A 1.3       20 50 420
(382)
(344)
1170 1.0坪分 6枚 5,100
NCS-04211706 20 A 1.6       20 60 6,120
NCS-04211709 20 A 2.3 ●88+50 ● ※88
+88
20 88 8,700

は受注生産品

注 : 断熱等性能等級4仕様基準対応の必要厚みの記号(壁● 屋根※ )
注 : 幅の( )内は、スリット部分をカットした時のサイズです。
